曲管压力平衡式波纹补偿器(BHQP型)
名称:

曲管压力平衡式波纹补偿器(BHQP型)

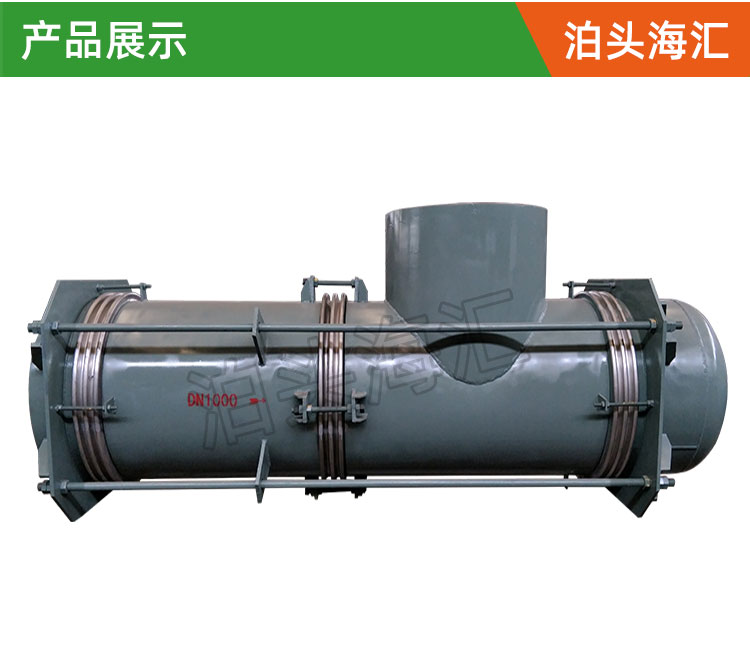

描述:曲管压力平衡式波纹补偿器(BHQP型)的前部(通道端)有两个工作波纹管,后部(平衡端)有一个平衡波纹管。当弯曲管产和横向位移时,大拉杆上的球面螺母丝绕球面垫圈转动。
订购热线:13832731699
产品描述:

一、曲管压力平衡式波纹补偿器(BHQP型)结构特点:

曲管压力平衡式波纹补偿器(BHQP型)的前部(通道端)有两个工作波纹管,后部(平衡端)有一个平衡波纹管。当弯曲管产和横向位移时,大拉杆上的球面螺母丝绕球面垫圈转动。同时大拉杆承受内压推力。补偿器通道端的两个波纹管可以补偿弯曲管段产生的横向们移,平衡端的平衡波纹管可以补偿直管段的轴向位移。

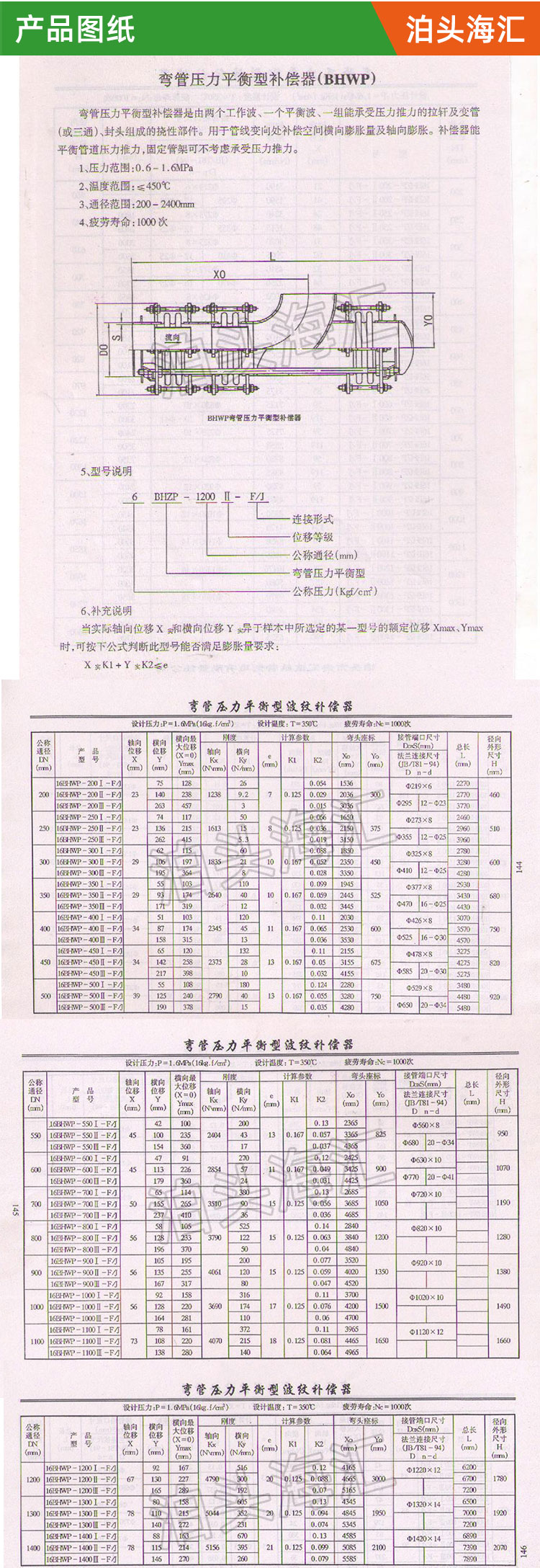

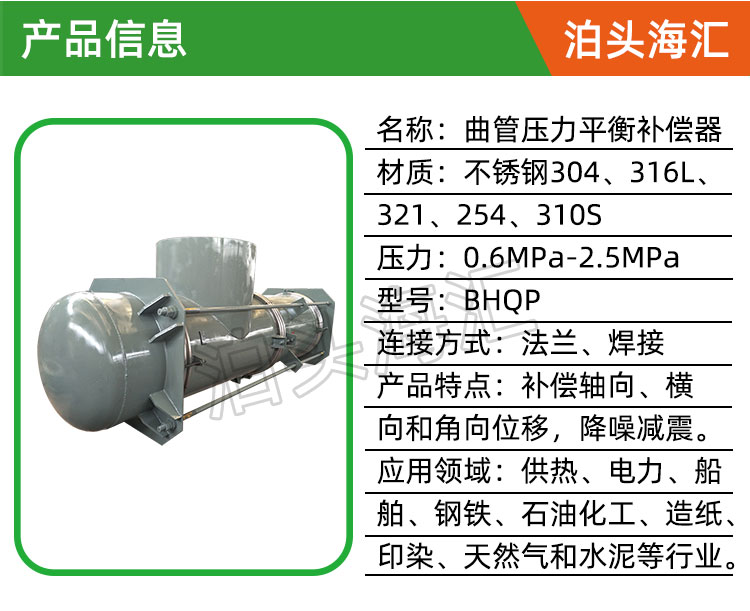

二、曲管压力平衡式波纹补偿器(BHQP型)型号:本厂生产DN300—2000mm 压力级别0.01—0.6Mpa

三、曲管压力平衡式波纹补偿器(BHQP型)连接方式:1、法兰连接式 2、接管连接式

四、曲管压力平衡式波纹补偿器(BHQP型)横向补偿量:根据客户要求

曲管压力平衡式波纹补偿器(BHQP型)安装使用注意事项:

1、曲管压力平衡式波纹补偿器(膨胀节)一般应用在架空的直管线上,水平安装。

2、曲管压力平衡式波纹补偿器(膨胀节)安装完后,所有的小拉杆须拆除。

3、为减少波纹管膨胀节对支座的弹性反力,在安装前可对此类波纹管膨胀节进行预拉或预压(可通过调整其上的小拉杆实现)。

曲管压力平衡式波纹补偿器(BHQP型)用途:

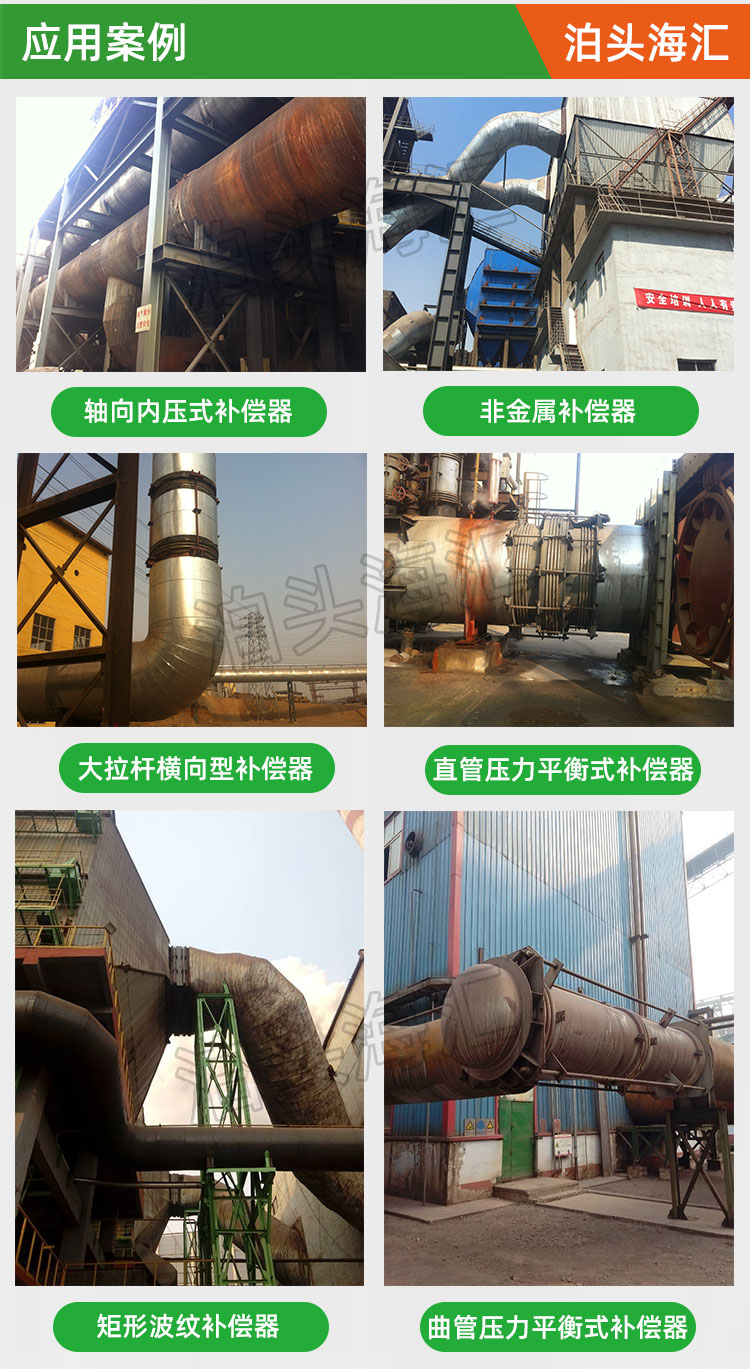

适用于石化、钢铁、电力、有色金属等部门,安装在管道的拐弯处或与设备相连的空间管道上。它能补偿轴向位移、横向位移,而不会对管道系统或其它设备产生内压推力。能迅速衰减由于启动、停车等引起系统压力波振动,消除水机,且能吸振降噪,保证设备运行。
