小拉杆横向型波纹补偿器(BHXL型)
名称:

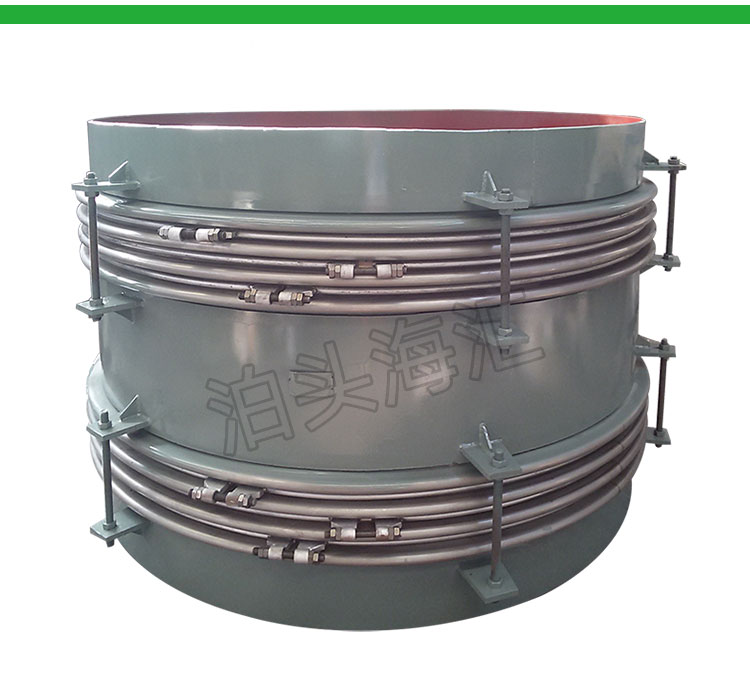

小拉杆横向型波纹补偿器(BHXL型)

描述:小拉杆横向型波纹补偿器(BHXL型)是由两个相同波纹元件和两个可与相邻管道、设备相连的接管(或法兰)及一个中间管组成的挠性部件。
订购热线:13832731699
产品描述:

小拉杆横向型波纹补偿器(BHXL型)是由两个相同波纹元件和两个可与相邻管道、设备相连的接管(或法兰)及一个中间管组成的挠性部件。小拉杆横向型波纹补偿器(BHXL型)主要补偿空间横向及轴向膨胀。补偿器不能约束管道压力推力,压力推力由主固定管架承受。

1、小拉杆横向型波纹补偿器(BHXL型)压力范围:0.25-0.6MPa

2、小拉杆横向型波纹补偿器(BHXL型)度范围:≤450℃

3、小拉杆横向型波纹补偿器(BHXL型)通径范围:50-3600mm

4、小拉杆横向型波纹补偿器(BHXL型)疲劳寿命:1000次

小拉杆横向型波纹补偿器(BHXL型)1

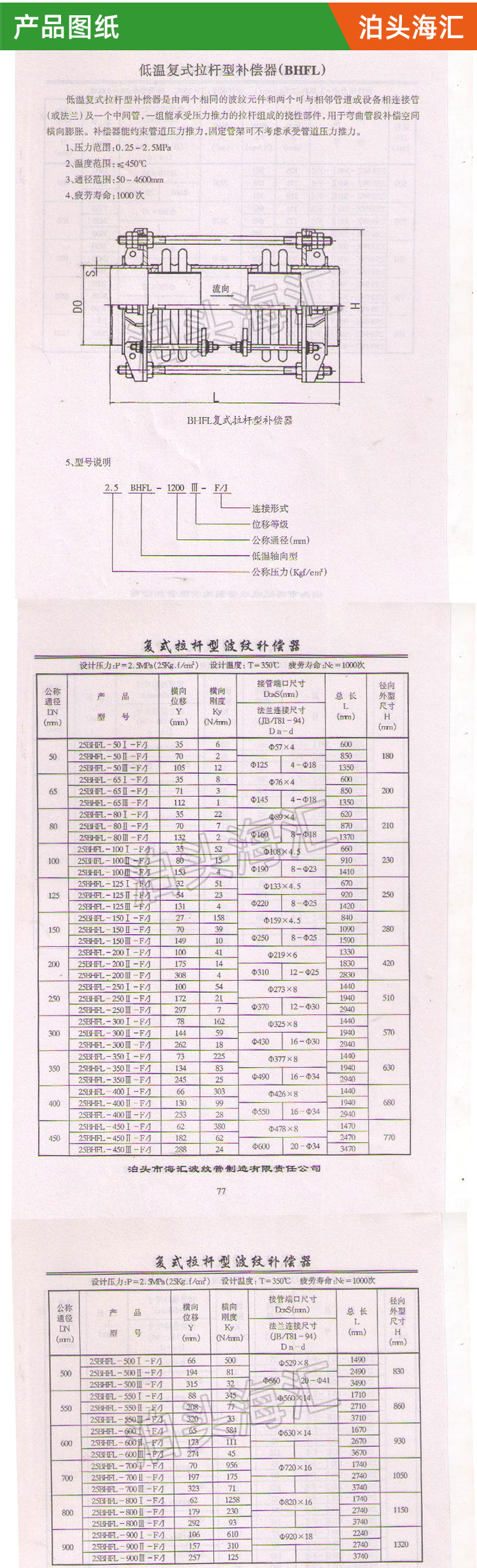

5、小拉杆横向型波纹补偿器(BHXL型)型号说明

小拉杆横向型波纹补偿器(BHXL型)2

6、补充说明

样本中列出了两个轴向位移(X1,X2)和与其相对应的两个横向位移(Y1,Y2),旨在确定任意给定轴向位移(X0)或横向位移(Y0)条件下的额定横向位移(Y0)或额定轴向位移(X0)。

如果补偿器所在管道的热位移(轴向X,横向Y)均小于样本中某一型号对应的额定位移(X1,Y1),则直接选用该型号即可。但如果其轴向位移(X)大于样本中选定型号所对应的轴向位移(X1),而横向热位移(Y)又大于该型号所对应的额定横向位移(Y1),那么,所选定型号是否能补偿该管段热膨胀呢?这就需要通过   的计算方能确定,其计算公式如下:

Y0=[X1Y2-(Y2-Y1)X0]/(X1)     其中,(Y0≥Y1)

式中,X0为任意给定的轴向位移,Y0为相应型号换算的额定横向位移,X1,Y1和Y2分别为样本中该型号所对应的两组额定位移。比如,型号为2.5BHXL-350Ⅱ-J的小拉杆横向型波纹型补偿器所对应的两组额定位移分别为:X1=78mm,Y1=118mm和X2=0,Y2=376mm。讲其代入上面换算公式中,即可确定X0与Y0的对应关系。
