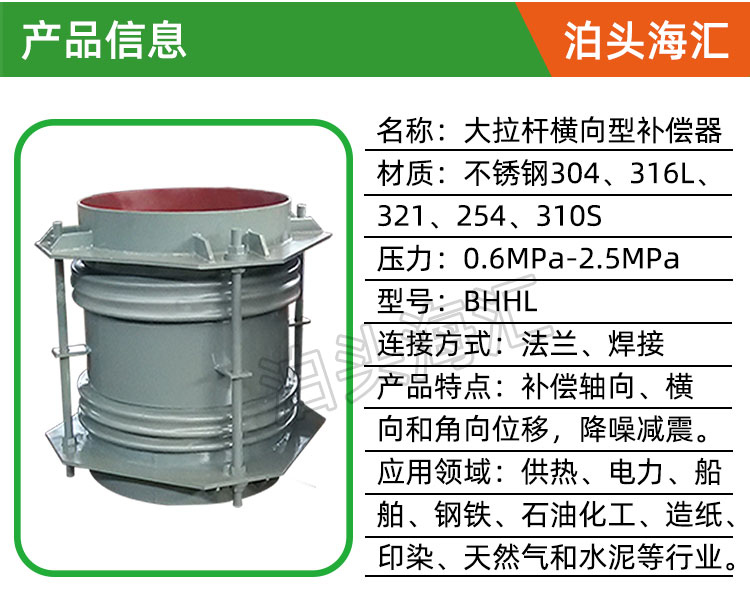

大拉杆横向型波纹补偿器（BHHL型）

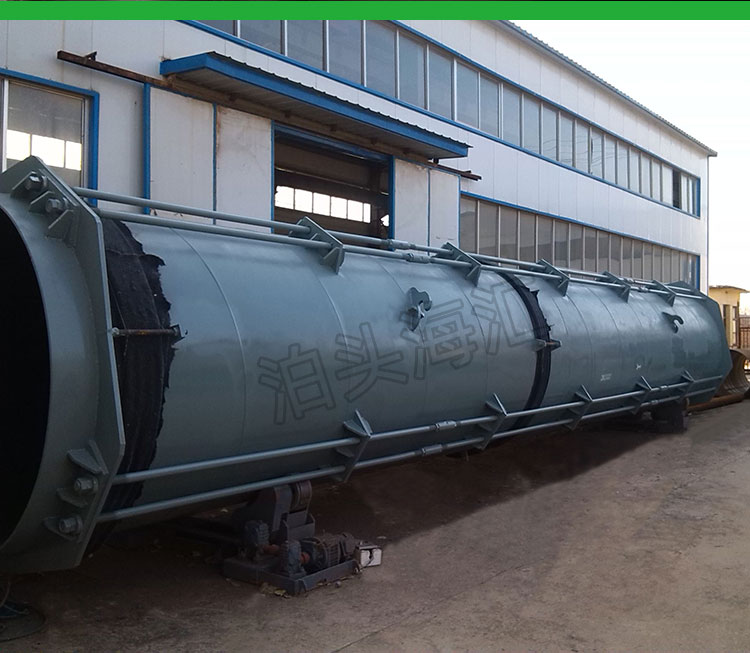

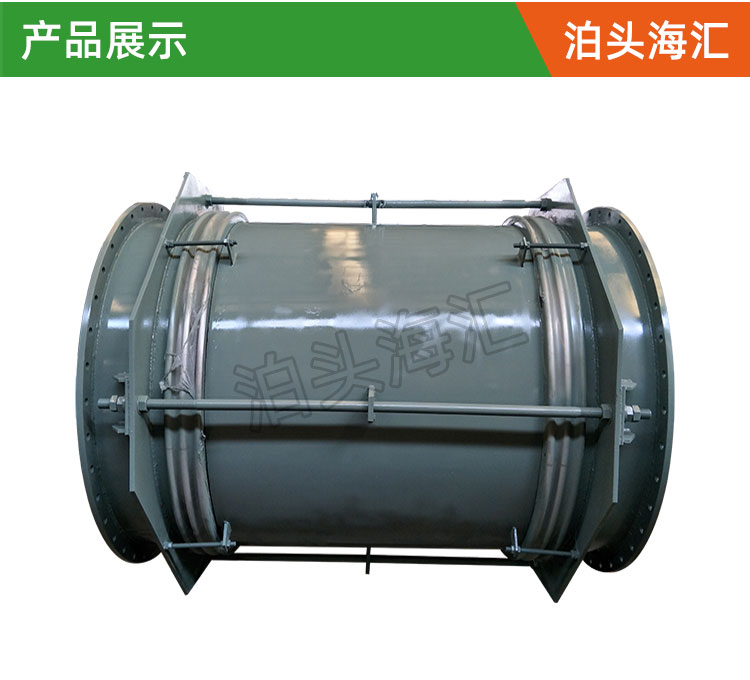

大拉杆横向型波纹补偿器是由两个相同的波纹管，中间接管、端板、法兰（或接管）以及大拉杆等零件构成。波纹管的角度偏转可以吸收管道的单个或多个平面的横向位移。大拉杆可以承受内部压力推力和其它额外的外力。拉杆两端的螺栓在出厂前已经过调整，安装前大拉杆是松动的，位移时大拉杆上的球面螺母绕球面垫圈转动，同时大拉杆还具有承受内压推力的能力,每个波纹管两端都连接有限位杆,用于限制波纹管较大拉伸长度，防止波纹管被拉断。补偿器具有补偿量大、无泄漏、成本低等优点，近年来已广泛应用于供热管网。

适用范围：

1.大拉杆补偿器适用于蒸汽、热水及各种无腐蚀性的介质。

2.大拉杆补偿器适合用于架空管道，由于其横向变形的特点，须安装在管道中的L和Z型部位，通常有水平安装和垂直安装两种方式。水平安装的优点是不影响疏水自流，缺点是增加占地面积及征地费用。垂直安装由于占用空间与管道平面平行，所以通常不会增加占地面积，缺点是在管道翻高前须加装疏水装置，增加管道疏水量。
