你对大拉杆横向型补偿器了解多少

发布者:海汇波纹管  发布日期:2017-03-27

大拉杆横向波纹补偿器(管道膨胀节,金属波纹管膨胀节)是我公司来的   产品,它以横向位移方式补偿管系中“L”形,单平面的“Z”形管段的热膨胀。

一、大拉杆横向波纹补偿器用途:

大拉杆波纹补偿器具有补偿量大、刚性浊、无介质压力推力、   、无泄漏、造价低等优点,近年来在供热管网中广泛应用。

二、大拉杆横向波纹补偿器的结构及工作原理:

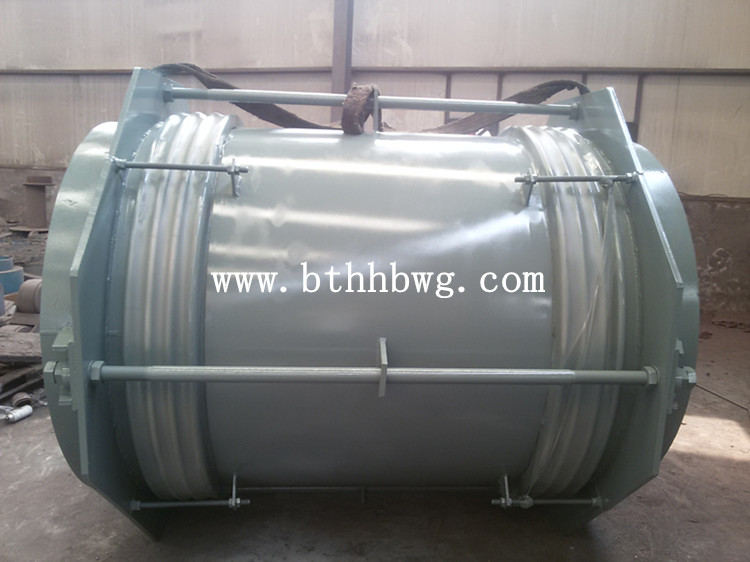

大拉杆波纹补偿器(又称复式拉杆)是由两个相同的波纹管及端管、端板和拉杆组成的挠性部件,通过波纹管的角偏转可吸收管道单平面或多平面的横向位移。4根长拉杆能承受内压推力和其它附加外力的作用,拉杆两端的螺栓出厂前已调好间距,安装前大拉杆是松动的,在补偿器工作变形后,大拉杆可以起到限制变形量保护波纹管的作用。

三、大拉杆补偿器的特点及优势:

1、补偿量大,无内压推力,对支架推力小。

2、   无泄露,正确冷紧。

3、造价低。

四、大拉杆补偿器的适用范围:

1.大拉杆波纹补偿器适用于蒸汽、热水及各种无腐蚀性的介质,通常可选用的管径从50-2500mm等。

2.大拉杆波纹补偿器   适合用于架空管道,由于其横向变形的特点,   安装在管道中的L和Z型部位,通常有水平安装和垂直安装两种方式。水平安装的优点是不影响疏水自流,缺点是增加占地面积及征地费用。垂直安装由于占用空间与管道平面平行,所以通常不会增加占地面积,缺点是在管道翻高前   加装疏水装置,以   击,增加管道疏水量。
