两种套筒补偿器的区别

发布者:bthhbwg  发布日期:2021-07-16

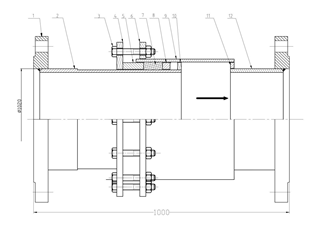

注填式套筒补偿器

注填式套筒补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。使用寿命长、疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,是热流体管道的补偿装置,主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。 注填式套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。

结构特点:

1、通过芯管沿管道轴线方向相对的滑移运动,吸收管道的热态伸长、冷态缩短,来释放管道的热应力。

2、特种密封剂通过止回注料咀注入,使内处套之间在平衡的密封压力下实现滑动密封,可以在工作中进行维修。

3、依靠导向轴承承受管道的侧向力,实现内、处套相对运动的高同轴度,防止擦伤电镀内套,使管道运行状态下的密封、可靠、耐久。

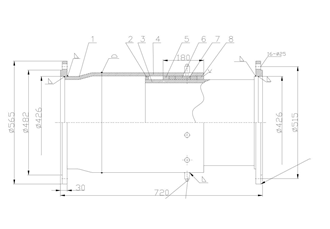

普通套筒补偿器

普通套筒补偿器主要有套筒(芯管),外壳,密封材料等组成.用于补偿管道的轴向伸缩及任意角度的轴向转动.具有体积小补偿量大的特点适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。

套筒式补偿器的内套筒与管道连接,采用高性能自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求.外壳与内套筒之间采用石墨盘根进行密封,能适用温度-40至150。

注填套筒补偿器优点:

1、注填套筒补偿器密封材料鳞状石墨,普通套筒密封材料为石墨盘根,普通套筒补偿器不可以使用带不锈钢丝石墨盘根,因为螺栓的力量不能压紧带不锈钢丝石墨盘根。鳞状石墨密封性能、耐温性能都强于石墨盘根。并且鳞状石墨注料均匀,可长时间使用,维修方便。

2、现场维修:注填套筒可以在工作中进行维修,不需要泄压。
