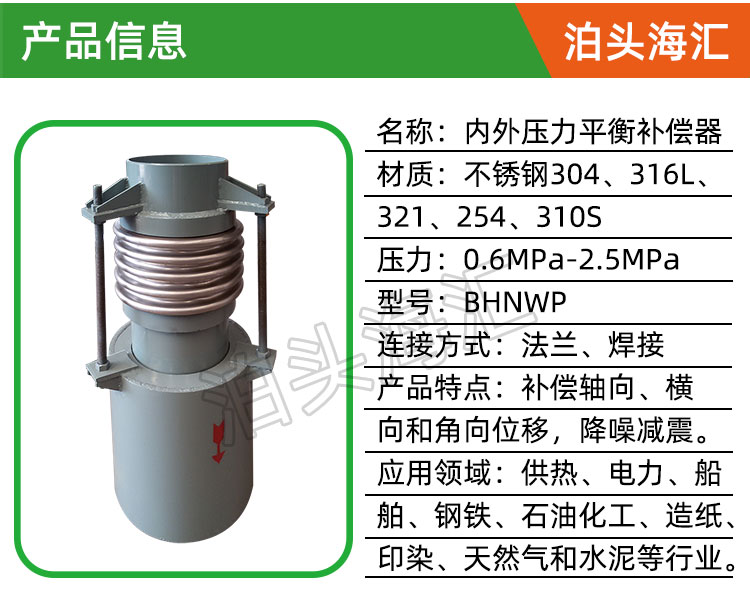

内外压力平衡型波纹补偿器（BHNWP型）

一、内外压力平衡型波纹补偿器结构特点：内外压力平衡型波纹补偿器是由内压的工作波和一个外压的平衡波组成，能补偿管系的轴向位移，内压推力自身平衡，本结构可用于不宜设置固定支架的高物位置管线中。

二、内外压力平衡型补偿器型号：本厂生产DN50一2000mm　压为级别：0.1MPa～1.6MPa。

三、内外压力平衡型补偿器连接方式：1、法兰连接式　2、接管连接式

四、内外压力平衡型补偿器型号补偿量：根据客户需要。

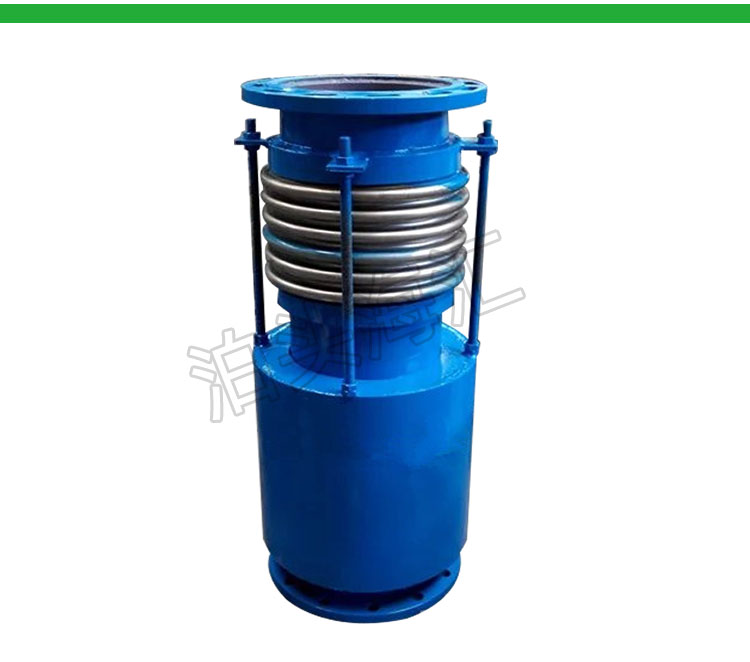

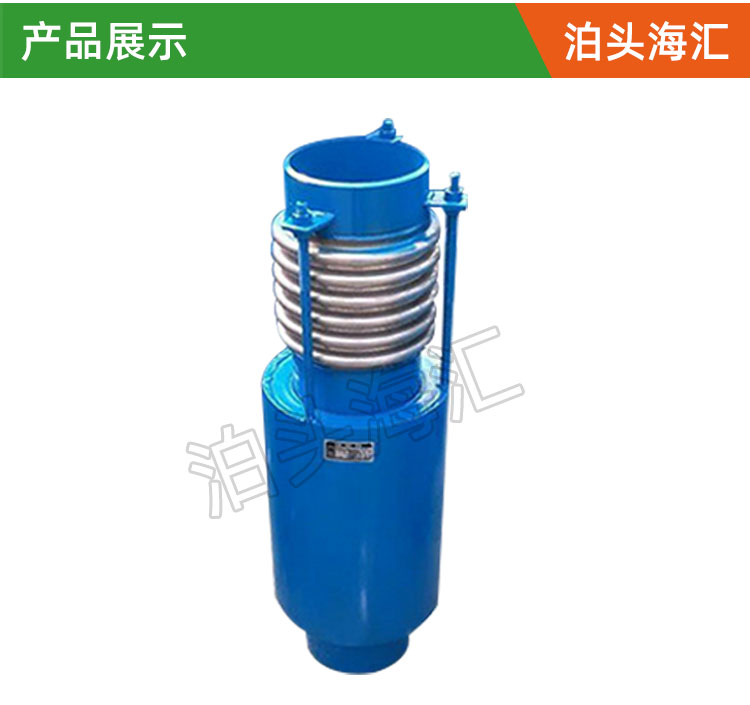

内外压力平衡式波纹补偿器又叫内外压平衡补偿器，压力平衡型补偿器，由内压伸缩节和外压伸缩节连接而成。具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小等特点，补偿量大，无内压推力，弹性反力较小等特点。

安装使用注意事项：

（1）安装时疏水口向下。

（2）现场安装完后，拆除拉杆。

（3）安装时介质流向与管道伸缩节的流向标志一致。
